Präsenzmelder - Professional Line

IR Micro

Präsenzmelder - Professional Line

IR Micro DALI-2 Input Device

EAN 4007841057732

Klein. Rund. Flach. Kompakte, unauffällige Einzelplatzlösung. 360°-Passiv-Infrarot-Sensor IR Micro mit einem Präsenzbereich von 4 x 4 m (präsenz und radial) bzw. 6 x 6 m (tangential). DALI-2 Input Device erlaubt Sensoren, die erhobenen Sensordaten an übergeordnete Lichtmanagement-Systeme (z.B. LiveLink) zu übermitteln.

Händlersuche
  •
    Klein, rund, flach. Die Einzelplatzlösung.
  •
    Klein, rund, flach. Die Einzelplatzlösung.

Klein, rund, flach. Die Einzelplatzlösung.

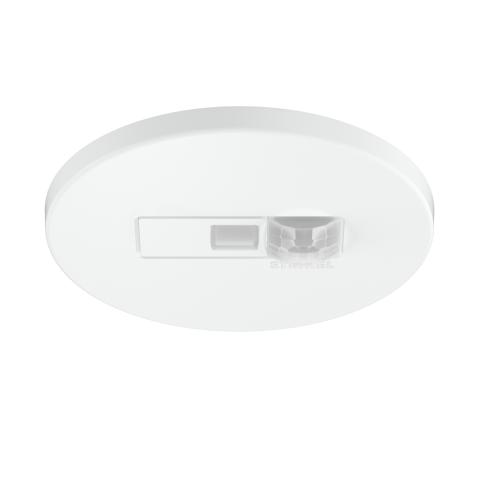

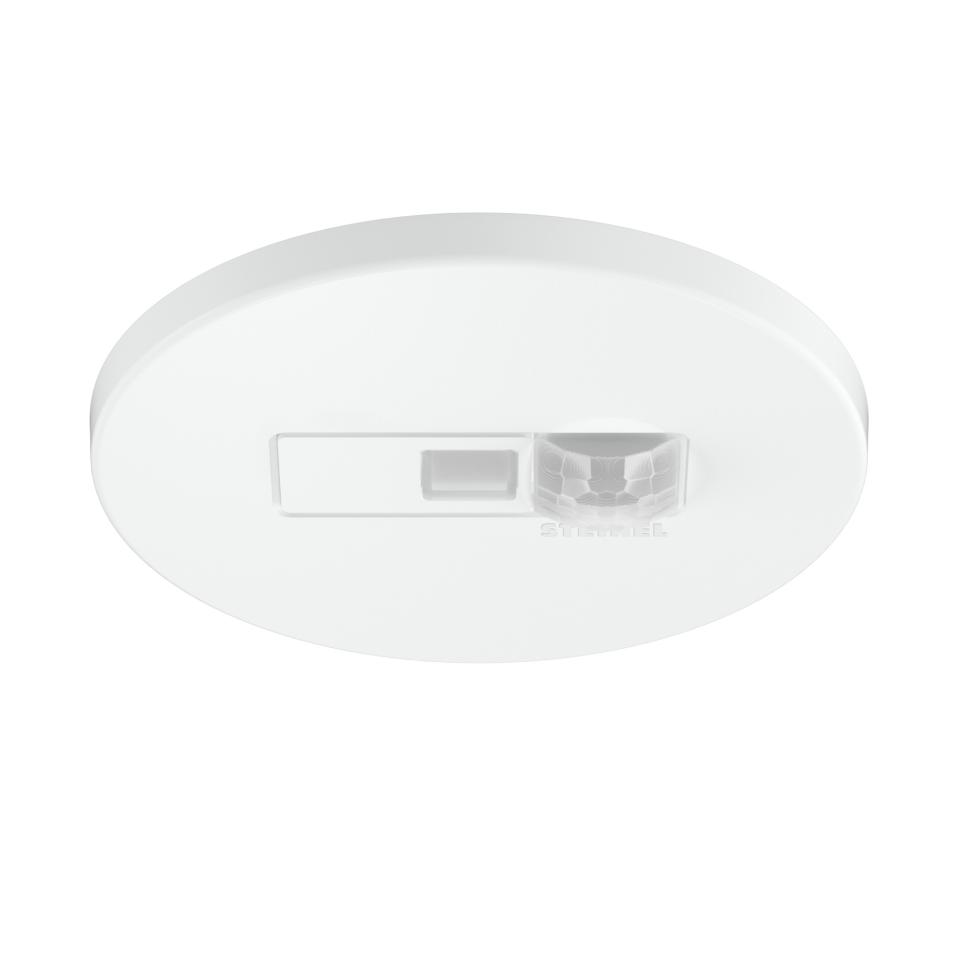

Sehr unauffälliger Infrarot-Decken-Präsenzmelder – ideal für einzelne Arbeitsplätze in Büros. Der IR Micro überzeugt mit kleinen Abmessungen (Ø 80 x 20,5 mm) und arbeitet mit Passiv-Infrarot-Sensor-Technologie. Das hochauflösende Sensorsystem arbeitet mit einem patentierten Multisegment-Pyrosensor. Der 360°-Infrarot-Sensor bietet einen Präsenzbereich von 4 x 4 m (radial) bzw. 6 x 6 m (tangential) sowie Helligkeitsmessung.

Technische Daten

Kurzübersicht

Datenblatt herunterladen
Anwendung, Ort
Innenbereich
Montageart
Unterputz
Produkt Kategorie
Präsenzmelder
Erfassungswinkel
360 °
Reichweite Tangential
6 x 6 m (36 m²)
Montagehöhe max
5,00 m
Vernetzung via
DALI-Bus
Variante
DALI-2 Input Device
Artikelnummer
057732
image/svg+xml 21 80 80
Infrarot-Sensor max. 4 x 4m Präsenz
2 - 1000 Lux
Ideal 2,5 - 4 m
Energie sparen
Herstellergarantie steinel-professional.de/garantie
CE

Allgemein

Abmessungen (Ø x H)
80 x 21 mm
Mit Bewegungsmelder
Ja
Herstellergarantie
5 Jahre
Einstellungen via
Bus
Mit Fernbedienung
Nein
Variante
DALI-2 Input Device
VPE1, EAN
4007841057732
Ausführung
Präsenzmelder
Anwendung, Ort
Innenbereich
Anwendung, Raum
Einzelbüro, Hotelzimmer, Pflegezimmer, Funktionsraum / Nebenraum, WC / Waschraum, Innenbereich
Farbe
Weiß
Farbe, RAL
9003

Befestigung/ Montage

Inkl. Eckwandhalter
Nein
Montageort
Decke
Montageart
Unterputz, Decke

Gehäuse

Schutzart
IP20
Umgebungstemperatur
0 – 40 °C
Werkstoff
Kunststoff

Elektrische Ausführung

Netzanschluss
12 – 22,5 V
Schaltausgang 1, Potenzialfrei
Nein
Versorgungsspannung Detail
Dali-Bus
Anzahl DALI-Teilnehmer
2
Steuerausgang, Dali
Adressable/Slave
Mit Busankopplung
Ja
Max. Stromaufnahme gemäß IEC 62386-101
12 mA

Allgemeine Informationen

Artikelnummer
057732
European Article Number (EAN)
4007841057732
Erfassungswinkel
360 °
Öffnungswinkel
160 °

Sensorik

Technologie, Sensoren
Passiv Infrarot, Lichtsensor
Montagehöhe
2,00 – 5,00 m
Montagehöhe max
5,00 m
optimale Montagehöhe
2,8 m
Unterkriechschutz
Ja
segmentweise Ausblendung
Nein
Elektronische Skalierbarkeit
Nein
Mechanische Skalierbarkeit
Nein
Reichweite Radial
4 x 4 m (16 m²)
Reichweite Tangential
6 x 6 m (36 m²)
Reichweite Präsenz
4 x 4 m (16 m²)
Schaltzonen
168 Schaltzonen

Funktionen

Dämmerungseinstellung
2 – 1000 lx
Grundlichtfunktion
Nein
Hauptlicht einstellbar
Nein
Dämmerungseinstellung Teach
Nein
Konstantlichtregelung
Nein

Vernetzung

Vernetzung
Ja
Art der Vernetzung
Master/Slave
Vernetzung via
DALI-Bus
