Detector de presencia - Professional Line

HF 360

Detector de presencia - Professional Line

HF 360 KNX - empotrado

EAN 4007841059484

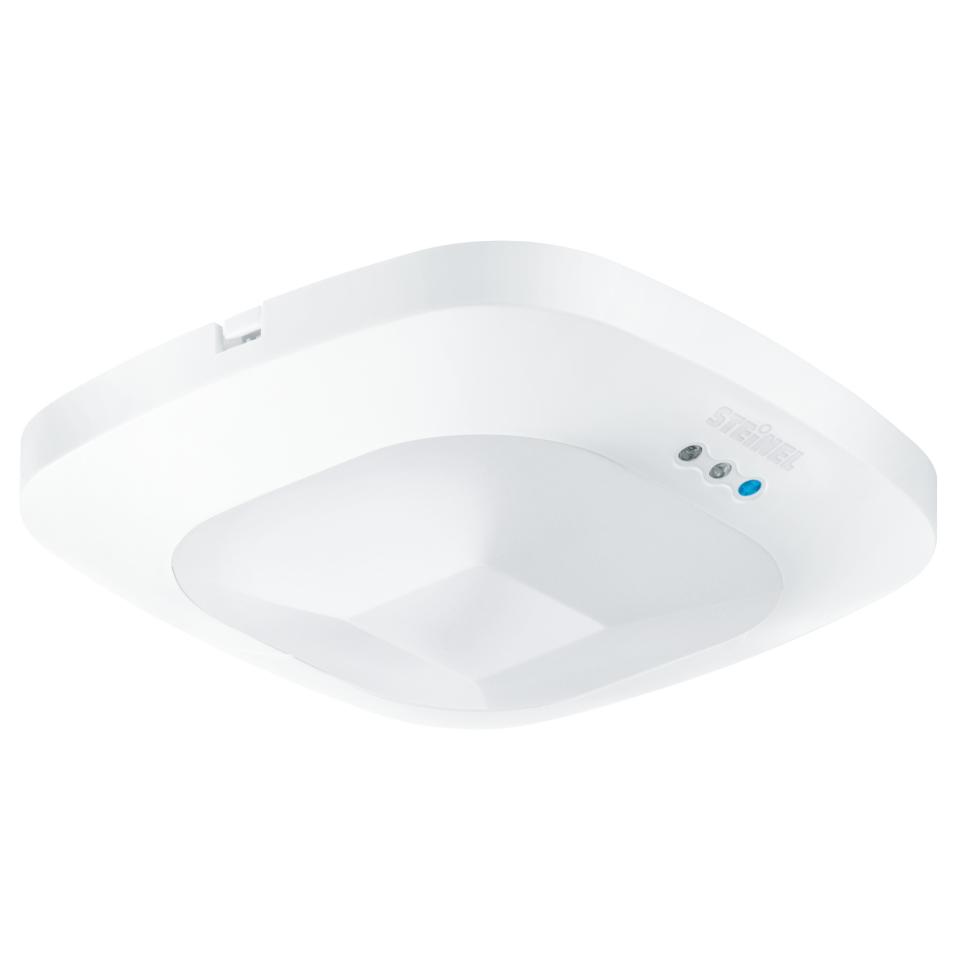

Lo registra todo. Detector de presencia de alta frecuencia Presence Control PRO HF 360 KNX para interior, ideal para aseos con cubículos de WC, vestuarios, huecos de escalera, aparcamientos, cocinas, altura de instalación hasta 3,5 m, con interfaz BUS digital para controlar 4 canales de luz y CEA, alcance de 1 - 12 m, regulable electrónicamente y atenuable a ambos lados, detección independiente de la temperatura, la técnica de sensores de alta frecuencia también traspasa el cristal, la madera y los tabiques de construcción ligera.

  •
    Apenas se ve. Pero él lo ve todo.
  •
    Apenas se ve. Pero él lo ve todo.

Apenas se ve. Pero él lo ve todo.

Precisamente en las zonas públicas de los edificios modernos, el sistema de sensores de alta frecuencia demuestra sus ventajas. Pionero en esta tecnología, STEINEL ha logrado perfeccionarla como solución interconectada en el detector de presencia HF 360 KNX. El diseño plano no solo cumple los requisitos de arquitectos y clientes desde el punto de vista estético. También repercute en su vida útil. Porque: quien que no llama la atención, tampoco es tan frecuente "víctima" del vandalismo.

Datos técnicos

Breve resumen

Descargar ficha de datos
Aplicación, lugar
Interior
Tipo de montaje
Empotrado
Ángulo de detección
360 °
Alcance tangencial
Ø 12 m (113 m²)
Altura de montaje máx.
3,50 m
Interconexión vía
Bus KNX
Variante
KNX - empotrado
Número de artículo
059484
UE1, peso neto
0,13 kg
image/svg+xml 56 120 120
high frequency sensor 360°
max. Ø 12 m
KNX 4 channel
IP20
ideal 2,5 - 3,5 m
indoor sensor
IQ-mode
Teach mode
energy saving

General

Dimensiones (long. x anch. x alt.)
55 x 120 x 120 mm
Con detector de movimiento
Sí
Garantía de fabricante
5 años
Configuración mediante
Software ETS, Mando a distancia, Bus, Smart Remote
Con mando a distancia
No
Variante
KNX - empotrado
UE1, EAN
4007841059484
Acabado
Detector de presencia
Aplicación, lugar
Interior
Aplicación, sala
Sala funcional / habitación accesoria, Cocina de té, Hueco de escalera, WC / lavabo, Interior
Color
Blanco
Color, RAL
9010

Fijación/montaje

Incluye soporte esquinero de pared
No
Lugar de instalación
Techo
Tipo de montaje
Empotrado, Techo

Carcasa

Índice de protección
IP20
Temperatura ambiente
de -25 a 55 °C
Material
Plástico

Versión eléctrica

Conexión a la red
30 V
Consumo propio
0,7 W
Tensión de alimentación detalle
Bus KNX
Con acoplamiento de bus
Sí

Información general

Número de artículo
059484
Número de artículo europeo (EAN)
4007841059484
Ángulo de detección
360 °
Ángulo de apertura
140 °
Potencia de emisión
< 1 mW
Corriente nominal
30 mA

Sensores

Tecnología, sensores
Interruptor crepuscular, Alta frecuencia
Altura de montaje
2,50 – 3,5 m
Altura de montaje máx.
3,50 m
Altura de montaje óptima
2,8 m
Técnica de AF
5,8 GHz
Detección
Dado el caso, a través de cristal, madera y tabiques de construcción ligera
Protección contra sumersión
Sí
Ocultación segmentada
Sí
Escalabilidad electrónica
Sí
Escalabilidad mecánica
No
Alcance radial
Ø 12 m (113 m²)
Alcance tangencial
Ø 12 m (113 m²)
Material de recubrimiento volumen de suministro
Adhesivo

Funciones

Regulación crepuscular
10 – 1000 lx
Temporización
10 s – 1092 Min.
Función de luz de cortesía
Sí
Función de luz de cortesía tiempo
1-255 Min.
Luz principal regulable
0 - 100 %
Regulación crepuscular aprendizaje
Sí
Regulación de luz constante
Sí
Funciones KNX
Interruptor crepuscular, Función de luz de cortesía, Valor de luminosidad, Salida CEA, Regulación de luz constante, Salida de luz 4x, Salida presencia, Función diurna/nocturna, Puerta lógica

Interconexión

Interconexión
Sí
Tipo de interconexión
Maestro/maestro, Maestro/esclavo
Interconexión vía
Bus KNX

Información general

Producto categoría
Detector de presencia
Detalles del producto
  • Image
    Mandos a distancia opcionales
  • Image
    Mando a distancia Smart Remote opcional
  • Image
    Adaptador de techo HF para el montaje en techos suspendidos
  • Image
    Protección metálica opcional
Descargas
Instrucciones de Seguridad y Advertencias
1. Información de producto importante
¡Leer detenidamente y conservar para futuras consultas! – Protegido por derechos de autor. Queda terminantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa.

2. Indicaciones generales de seguridad
La instalación solo será realizada por personal debidamente cualificado, de acuerdo con las normativas de instalación específicas de cada país VDE 0829-1 (DIN EN 50090-1). Este dispositivo no deberá conectarse nunca a la tensión de red (230 V AC), de lo contrario existe el riesgo de gravísimos daños materiales o a la salud. Solo está previsto para la conexión a circuitos de extra baja tensión. Utilice solo piezas de repuesto originales. Las reparaciones solo pueden realizarse en talleres especializados.

3. Uso previsto
El uso previsto de la variante de sensor se puede encontrar en las respectivas instrucciones de manejo globales. Las instrucciones de manejo globales pueden consultarse a través del código QR de la instrucción breve adjunta.

4. Montaje
Comprobar que todos los componentes se encuentran en perfecto estado. No poner en servicio el producto si presenta daños. Al montar el dispositivo, hay que fijarse en que no esté expuesto a vibraciones. Elegir un lugar de montaje adecuado teniendo en cuenta el alcance y la detección de movimientos.

5. Limpieza y cuidados
El dispositivo está exento de mantenimiento. ¡Peligro por corriente eléctrica! El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte. Limpiar el dispositivo solo en estado seco. ¡Peligro de daños materiales! Utilizando un limpiador no apropiado, el aparato puede sufrir daños. Limpiar el dispositivo con un paño ligeramente humedecido sin detergente.

6. Eliminación
Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclaje respetuoso con el medio ambiente. ¡No eche los aparatos eléctricos a la basura doméstica! Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclaje respetuoso con el medio ambiente.
