Référence Parking souterrain Heuried

Stationnement et transport

Ça marche. Des résultats impressionnants dans le parking souterrain Heuried/Zurich.

Regarder la vidéo

L'idée derrière

Parkings à étages et parkings souterrains dont l'éclairage s'adapte aux besoins des usagers tout en améliorant la qualité du séjour.

Les parkings à étages et les parkings souterrains sont généralement ouverts 24 heures sur 24. Un bon éclairage de l'ensemble des espaces est essentiel pour que les usagers se sentent en sécurité et pour permettre aux véhicules de manœuvrer en toute sécurité. Cependant, si la lumière reste allumée en permanence alors qu'il n'y a personne, cela entraîne un gaspillage d'énergie considérable. Un éclairage commandé par capteurs, associé à une mise en réseau intelligente et à un système de commande d’éclairage, permet de remédier à ce problème.

Dans le cadre d’un projet pilote, le niveau de stationnement du parking souterrain de Heuried a été équipé de 240 lampes LED RS PRO Connect 5100 de STEINEL, pouvant être mises en réseau sans fil. La modernisation de l’éclairage peut apporter des avantages économiques en fonction des conditions d’utilisation et des horaires d’exploitation.

Le projet

Maître d'ouvrage: Ville de Zurich
Site: lotissement Heuried, Zurich/CH
État d'avancement des travaux : en service depuis 2019
Projet pilote sur un parking à étages
Installé : 240 x RS PRO Connect 5100 LED
Prestations: logiciel, matériel et services

Aperçu général

L'éclairage a été amélioré, ce qui augmente la sécurité des véhicules et des piétons.

Des supports variables sur la face inférieure permettent d'utiliser les trous existants.

Réglage et utilisation simples et pratiques via l'application, niveau d'éclairage de base et principal, ainsi que regroupement et portée.

Une réduction de 92 % des coûts énergétiques dans le cadre de ce projet.

L'efficacité énergétique de l'éclairage LED à capteurs peut être considérablement améliorée grâce à l'« intelligence lumineuse ». Le niveau de stationnement du parking souterrain a été équipé de 240 luminaires LED RS PRO Connect 5100 de STEINEL, d'une puissance de 33 watts et pouvant être mis en réseau sans fil, un luminaire sur deux étant une version « esclave ». Les luminaires ont été répartis en 4 groupes d’éclairage et sont commandés de manière intelligente. La création de groupes d’éclairage, le passage à un mode d’éclairage de base à 10 % en cas d’absence après 1 minute et l’extinction complète après 15 minutes ont permis de réaliser une économie d’énergie mesurable de 92 % par rapport à l’ancien système d’éclairage.

La lumière guide l’utilisateur tout au long de son parcours dans le parking souterrain. Elle n’est allumée que là où elle est réellement nécessaire. Ainsi, l’énergie n’est consommée pour l’éclairage que lorsque cela est réellement nécessaire.

Un homme à lunettes travaille concentré devant un bureau équipé d'un ordinateur.

«Nous étions certains que l'installation de luminaires de dernière génération nous permettrait de réaliser d'importantes économies d'énergie. Nous avons été impressionnés par le fait que la mise en réseau et la commande intelligente des luminaires permettent de multiplier les économies d'énergie.»

Stefan Gasser, conseiller en énergie et en efficacité énergétique, eLight GmbH, Zurich

Lire l'interview

Détails du projet

Image du produit RS PRO 5100 SC avec détecteur de mouvement

RS PRO 5100 C

Au niveau du parking, un luminaire sur deux n'est pas équipé d'un détecteur de mouvement, il s'agit donc du RS PRO 5100 C. Connectés au luminaire maître, les deux réagissent comme un seul et même luminaire. Cela permet de réduire les coûts d'investissement.

Vers le produit

RS PRO 5100 SC

Connectée par Bluetooth, la lampe à détecteur LED pour baignoire RS PRO 5100 SC se règle et s'utilise facilement et simplement via une application.

Vers le produit

Une main montre un diagramme à barres sur un écran d'ordinateur.

Pleine activité à moins de 10

L'installation du RS PRO Connect 5100 LED a permis d'améliorer considérablement l'éclairage du parking. Les utilisateurs peuvent désormais profiter d'un environnement nettement plus agréable. Dans le même temps, les mesures ont montré que la consommation d'électricité a pu être réduite à 1,1 kWh/m², ce qui est nettement inférieur à la valeur limite actuelle de 2,2 kWh/m². Les mesures ont également montré que l'éclairage n'est allumé qu'à pleine puissance pendant 9 % du temps et à puissance réduite pendant 45,4 % du temps. L'éclairage est en mode veille pendant 45,6 % du temps.

94^MWh

D'après les calculs du projet, on estime à environ 94,3 MWh par an le potentiel d'économies.

220^lux

Avec la nouvelle solution d'éclairage, le niveau d'éclairage a presque doublé, passant en moyenne de 120 à 220 lux.

92^%

Cette solution d'éclairage connectée et intelligente a permis de réaliser d'importantes économies d'énergie.

Une application pour smartphone commandée à la main dans un parking souterrain.

Mise en réseau et utilisation simples via une application

Pour éclairer une zone aussi vaste que le parking d'un garage souterrain, il est judicieux de former des groupes de luminaires. Avec le RS PRO Connect 5100 LED, il n'est pas nécessaire de poser de câbles supplémentaires. Les luminaires sont simplement connectés entre eux via Bluetooth à l'aide de l'application intuitive STEINEL. Pour chacun de ces groupes de luminaires, il est nécessaire de définir un maître de groupe dans l'application. Tous les luminaires d'un groupe fonctionnent alors selon la configuration du maître de groupe. D'autres fonctions d'éclairage, telles que la fonction de voisinage, ainsi que des paramètres d'éclairage tels que le réglage du crépuscule, le niveau d'éclairage de base, l'éclairage principal et les réglages de l'heure peuvent également être sélectionnés facilement via l'application. Pratique : toutes les fonctions d'éclairage et tous les réglages sont sélectionnés confortablement depuis le sol via l'application. Aucune échelle n'est nécessaire.

Parking et transport

Parking Parque Europa – Leiria, Portugal

L'éclairage anticipé et l'« intelligence collective » de STEINEL permettent, au Parque Europa de Leiria, au Portugal, une gestion de l'éclairage adaptée aux besoins. Dans ce parking à trois étages, les modèles RS PRO 5100 SC, RS PRO R10 SC ainsi que des produits de la série XLED PRO ONE ont été installés et fournissent un éclairage adapté aux besoins dans les cages d'escalier et les places de stationnement.

Autres produits pour parkings à étages

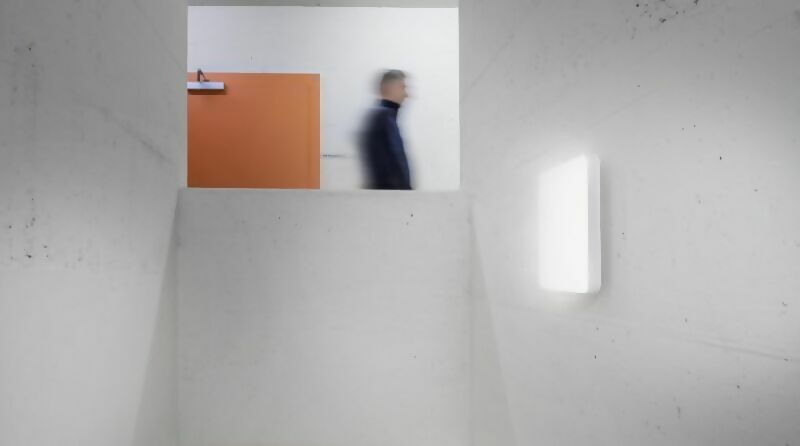

Escaliers

La mise en réseau du RS PRO Connect 5100 LED via Bluetooth permet par exemple de combiner l'éclairage du parking avec les luminaires de la série R dans la cage d'escalier.

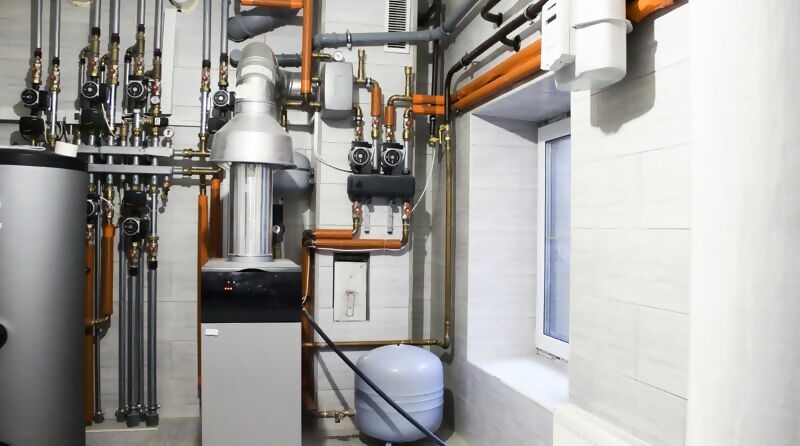

Salle de fonction

Sur le chemin vers et depuis le parking, l'éclairage du couloir peut être couplé à l'éclairage du parking. Les systèmes d'éclairage intelligents et connectés peuvent contribuer à améliorer la qualité perçue du séjour et à faciliter l'orientation.

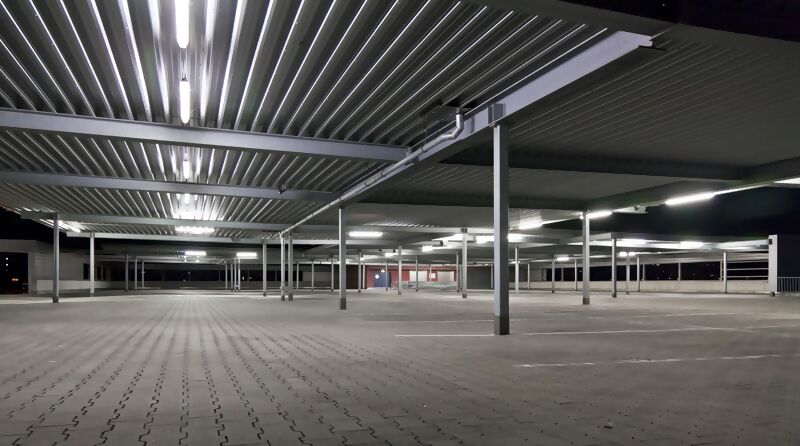

Extérieur

Un bon éclairage extérieur permet d'accroître la sécurité et de réduire le nombre d'accidents. Les solutions d'éclairage intelligentes telles que les projecteurs et les lampes LED de STEINEL sont non seulement économes en énergie, mais peuvent également être connectées de manière intelligente.
