Connected Lighting Lichtlösung

92% Energieeinsparungen in dem Parkhaus des Westmorland Shopping Center

Die Idee dahinter

Parkhaus des Westmorland Shopping Centers

Mehrstöckige und unterirdische Parkhäuser sind oftmals über längere Zeiträume in Betrieb, weshalb eine effektive Beleuchtung unerlässlich ist – nicht nur aus Gründen der Sicherheit und des Komforts, sondern auch im Hinblick auf die Energieeffizienz.

In Kendals 7-stöckigem Parkhaus umfasste die ursprüngliche Anlage 544 Leuchten in sechs veralteten Beleuchtungsarten. Für eine intelligente Lichtsteuerung wurde sich mit der RS PRO 5100 SC für die Connected Lighting-Lösung von STEINEL entschieden. Die Bluetooth Mesh-Technologie ermöglicht eine drahtlose Einstellung und Inbetriebnahme mit der STEINEL App. Besonderheiten wie die Nachbargruppen-Funktion und die Grundlicht-Option sorgen für eine unmittelbare Senkung des Energieverbrauchs gegenüber der alten Installation und somit auch eine Senkung der Kosten. Dies ist nicht nur eine technische Aufrüstung, sondern ein strategischer Sprung in Richtung einer intelligenten Infrastruktur.

Zur RS PRO 5100 SC Zur RS PRO 5100 SC EM

Auftraggeber: Westmorland Council
Standort: Kendal, UK
Baustatus: in Betrieb seit 1975
Umgestellt auf STEINEL Connected Lighting in 2024
Installiert: 754 x RS PRO 5100 SC (mit und ohne Notlicht)

1^System

über BT Mesh vernetzbar

754^Leuchten

für eine perfekte Ausleuchtung

92^%

kWh Einsparungen bei 10% Auslastung

137^lm/W

für beste Lichtqualität

Seitenansicht der RS PRO 5100 SC von Steinel in einer Tiefgarage

Lichtlösungen für moderne Anforderungen

Die 754 RS PRO 5100 SC Leuchten stehen für zuverlässige und bedarfsorientierte Lichttechnik. Mit einer hohen Lichtausbeute von 137 lm/Watt bieten sie maximale Sicherheit. Die Beleuchtung erfolgt nur bei Bedarf und punktgenau dort, wo sie wirklich benötigt wird – für optimale Ausleuchtung, ohne unnötig eingeschaltetes Licht.

Dank des vollständig einstellbaren Lichtlevels lassen sich die Leuchten flexibel an jede Anwendungssituation anpassen.

Zur RS PRO 5100 SC

Die 754 Leuchten wurden sowohl auf den Parkdecks als auch in den Treppenhäusern installiert. Die Bluetooth Mesh Vernetzung erlaubt es den Leuchten untereinander zu kommunizieren und Leuchtengruppen zu erstellen. Bewegt sich eine Person vom Parkdeck zu den Treppenhäusern, schaltet die letzte Leuchtengruppe des Parkdecks bereits die erste Leuchtengruppe des Treppenhauses ein. Dunkle Ecken und Winkel werden so vermieden und der Komfort der Nutzer maximiert. Gleichzeitig bleiben nicht benötigte Leuchten aus oder im Grundlicht, so dass der Energieverbrauch gegenüber einer Einschaltung aller Leuchten drastisch reduziert wird.

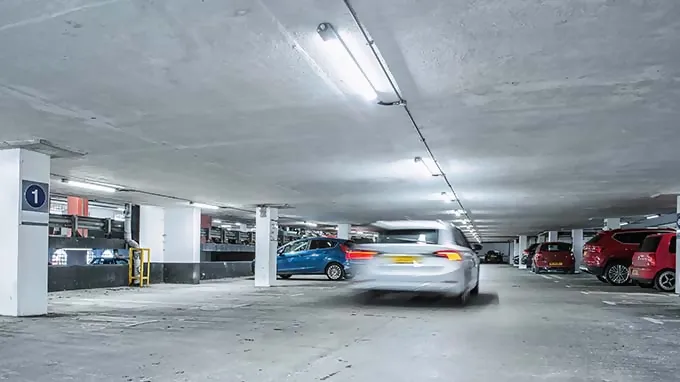

Installation auf den Parkdecks

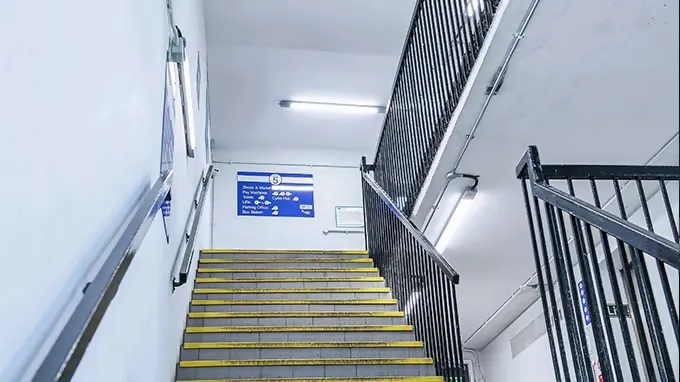

Installation in den Treppenhäusern

Die STEINEL RS PRO 5100 SC an der Decke eines Parkhauses montiert

"Da für die Stromversorgung der Leuchte, des Sensors und der Notlichtfunktion lediglich eine einzige Stromquelle erforderlich ist und die Verbindung zu anderen Leuchten über Bluetooth erfolgt, war nur ein minimaler Verkabelungs- und Verlegungsaufwand nötig, was die Installation beschleunigte."

James Richardson - Project Manager
Qualified NICEIC Supervisor at Bainbridge Electrical Ltd, Kendal.

Lichtintelligenz statt Dauerbeleuchtung

Blick auf die Steinel Connect App, im Hintergrund die zu konfigurierenden Leuchten an der Decke

Das Connected Lighting System bietet außergewöhnliche Flexibilität.

Die STEINEL Connect App ist das Herzstück von Connected Lighting. In Ihr erfolgen ganz intuitiv die Inbetriebnahme, Einstellung und Vernetzung der Leuchten, die Parametrierung ganzer Lichtgruppen sowie kompletter Projekte.

Alle Einstellungen können einfach an die Umgebung und die aktuellen Kundenbedürfnisse angepasst werden – darunter die Nachbarfunktion (Schwarmfunktion), die Dämmerungsschwelle, die Basis- und Hauptlichtstärke sowie die Zeitparameter.

Das Ergebnis ist ein vollständig anpassbares, intelligentes Beleuchtungssystem, das einfach einzurichten und hinsichtlich Leistung, Sicherheit und Komfort zu optimieren ist.

Die Gruppierung von Leuchten ist entscheidend für eine effiziente Beleuchtung großer Flächen wie mehrstöckiger und unterirdischer Parkhäuser. Die Leuchten in diesem Parkhaus wurden in Dreiergruppen zusammengefasst. Jede Gruppe wurde mit einer benachbarten Gruppe von drei Leuchten verbunden. Wenn die unmittelbare Leuchtengruppe eine Bewegung registriert, schalten sich diese Leuchten mit 100 % Helligkeit ein, während die angeschlossenen Nachbar-Gruppen mit 10 % Helligkeit eingeschaltet werden. Jede Gruppe folgt der Vorgabe einer festgelegten Master-Leuchte, die direkt über die STEINEL-App konfiguriert wird.

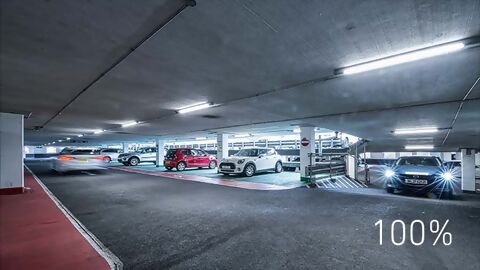

Erfassen die Sensorleuchten eine Bewegung, schalten die Leuchten der Gruppe auf 100% Beleuchtung. Wird keine Bewegung mehr erkannt, bleiben die Leuchten für die definierte Zeit von einer Minute auf 100%.

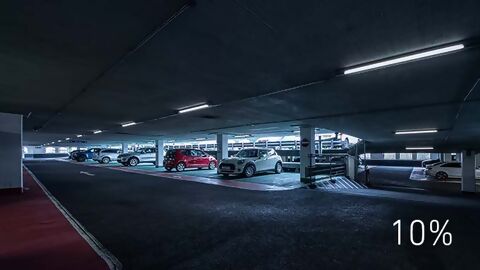

Wird in der Nachlaufzeit keine neue Bewegung erfasst, schalten die Leuchten auf 10% Grundlicht. So wird einer gegenüber 100% Beleuchtung Energie gespart und gleichzeitig vermieden, dass Nutzer ungewollt im Dunkeln stehen.

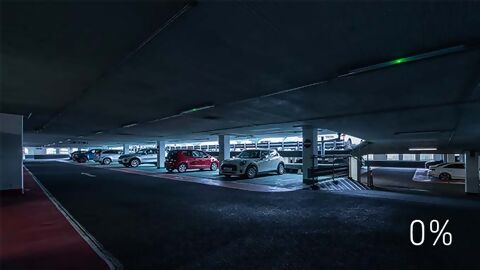

Wird auch während der Nachlaufzeit im Grundlicht keine Bewegung mehr detektiert, gehen die Leuchten aus. Erst bei erneuter Bewegungserfassung schalten die Leuchten wieder auf 100%.

Maximale Flexibilität

Die STEINEL Connect App mit den eingestellten Leuchtengruppen

In diesem Parkhaus sind die zwei untersten Etagen als Zusatzparkplätze für eine alleinige Nutzung bei Spitzenauslastung vorgesehen. Die Parkhausbetreiber wünschten sich die Möglichkeit, die Sensoren auf diesen Ebenen zu deaktivieren, um eine Nutzung zu vermeiden – ohne die Notbeleuchtung zu unterbrechen, deren Wiederaufladung sonst Zeit in Anspruch nehmen würde.

Mit der STEINEL Connect App ist dies ganz einfach möglich. Benutzer können Sensoren ausgewählter Beleuchtungsgruppen zu bestimmten Zeiten selektiv deaktivieren, während die Notbeleuchtung ohne Unterbrechung weiterläuft.
